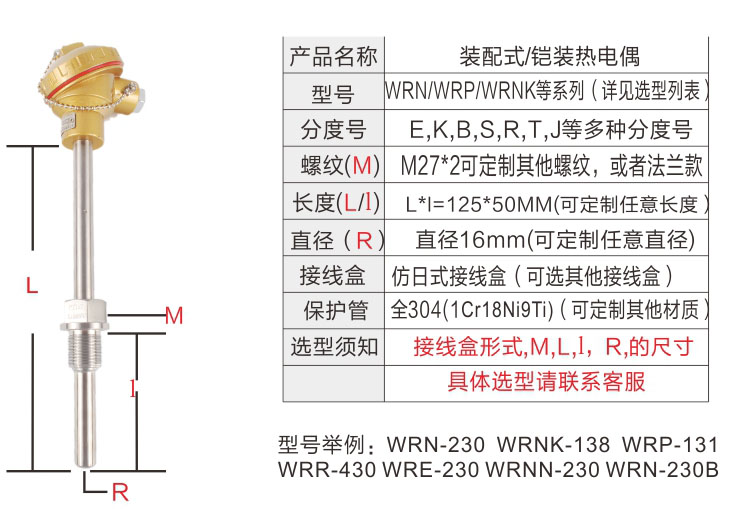

WR系列鎧裝熱電偶 專業定制 高溫測量 K,E,S,B,等多種分度號
|
鎧裝熱電偶作為溫度測量傳感器，這與溫度變送器、調節器及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鎧狀熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用
1、具有可彎曲性能，可以作任愈方向的彎曲。
2、鎧裝熱電偶具有良好的耐振動、抗沖擊性能。
3、鎧裝熱電偶運用壽命長，
測量范圍及允許誤差范圍
|
型號 |
分度號 |
允差等級 |
|||
|
Ⅰ級 |
Ⅱ級 |
||||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
||
|
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRE |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~800 |
±0.004（t） |
333~900 |
||
|
WRF |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~750 |
±0.004（t） |
333~750 |
||
|
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
|
±0.004（t） |
125~350 |
±0.0075（t） |
133~350 |
||
|
WRP |
S |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRQ |
R |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRR |
B |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1600 |
||
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
|
熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
|
WR□ |
熱電偶 鎧裝型 |
|||||||
|
1 |
標記 |
熱電偶類別 |
分度號 |
|||||
|
N |
鎳鉻-鎳硅 |
K |
||||||
|
M |
鎳鉻硅-鎳硅 |
N |
||||||
|
E |
鎳鉻-銅鎳 |
E |
||||||
|
F |
鐵-銅鎳 |
J |
||||||
|
C |
銅-銅鎳 |
T |
||||||
|
P |
鉑銠10-鉑 |
S |
||||||
|
Q |
鉑銠13-鉑 |
R |
||||||
|
R |
鉑銠30-鉑銠6 |
B |
||||||
|
W |
鎢錸3-鎢錸25 |
WRe3/25 |
||||||
|
|
2 |
標記 |
熱電偶對數 |
|||||
|
1 |
單支式（可不標記） |
|||||||
|
2 |
雙支式 |
|||||||
|
|
3 |
標記 |
安裝固定裝置 |
|||||
|
1 |
無固定裝置 |
|||||||
|
2 |
固定螺紋 |
|||||||
|
3 |
活動法蘭 |
|||||||
|
4 |
固定法蘭 |
|||||||
|
5 |
活絡管接頭式 |
|||||||
|
6 |
固定螺紋錐形式 |
|||||||
|
7 |
直行管接頭式 |
|||||||
|
8 |
固定螺紋管接頭式 |
|||||||
|
9 |
活動螺紋管接頭式 |
|||||||
|
|
4 |
標記 |
接線盒形式 |
|||||
|
2 |
防濺式 |
|||||||
|
3 |
防水式 |
|||||||
|
4 |
隔爆式 |
|||||||
|
|
5 |
標記 |
保護管直徑 |
|||||
|
0 |
Ф16 |
|||||||
|
1 |
Ф20（S/R/B型熱電偶為Ф25雙層管） |
|||||||
|
2 |
Ф16（高鋁管，限用于K、N型熱電偶） |
|||||||
|
3 |
Ф25（高鋁管，限用于K、N型熱電偶） |
|||||||
|
|
特殊說明（直徑標明Ф尺寸） |
|||||||
|
|
6 |
總長L/ |
mm |
|||||
|
|
7 |
插入長度l |
mm |
|||||
|
8 |
標記 |
隔爆等級 |
||||||
|
BT4 |
ExdiiBT4 |
|||||||
|
CT4 |
DiiCT4 |
|||||||
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
